Bevestigingen voor schaduwdoeken in RVS 316

Een schaduwdoek moet stevig worden gespannen tussen sterke ankerpunten. Onze sets bevatten spanschroeven, karabijnhaken en oogplaten of oogankers voor een verstelbare montage.

Alle onderdelen zijn gemaakt van RVS 316 van maritieme kwaliteit, corrosiebestendig en geschikt voor duurzaam buitengebruik.

Bekijk bevestigingssets Montagehandleiding
Bevestigingen voor schaduwdoeken in RVS 316

Bevestigingssets voor schaduwdoeken

Kies 3 punten voor een driehoekig doek of 4 punten voor een vierkant of rechthoekig doek.

3-puntssets voor driehoekige schaduwdoeken

Beschikbare sets voor driehoekige doeken.

Bevestigingsset driehoek (Plaatbevestiging)
TRINGPONTET - Bevestigingsset driehoek (Plaatbevestiging)
€ 76.00
Details bekijken →
Bevestigingsset driehoek (Oogbout)
TRINGCHEVILLE - Bevestigingsset driehoek (Oogbout)
€ 89.00
Details bekijken →

4-puntssets voor vierkante en rechthoekige schaduwdoeken

Beschikbare sets voor doeken met vier hoeken.

Bevestigingsset rechthoek (Plaatbevestiging)
CARREEPONTET - Bevestigingsset rechthoek (Plaatbevestiging)
€ 101.00
Details bekijken →
Bevestigingsset rechthoek (Oogbout)
CARREECHEVILLE - Bevestigingsset rechthoek (Oogbout)
€ 119.00
Details bekijken →

Hoe werkt het bevestigingssysteem?

Elke hoek wordt met verstelbare onderdelen verbonden aan een sterk ankerpunt.

Spanschroef

Spanschroef

Brengt het doek op spanning en maakt bijstellen mogelijk.

Karabijnhaak

Karabijnhaak

Zorgt voor een snelle, losneembare verbinding.

Oogplaat of ooganker Oogplaat of ooganker

Oogplaat of ooganker

Vormt het ankerpunt afhankelijk van de constructie.

316

RVS 316

Maritieme kwaliteit met hoge corrosiebestendigheid.

Oogplaat of ooganker?

De keuze hangt af van de ondergrond. Schroeven, pluggen of ankers moeten geschikt zijn voor materiaal en belasting.

Set met oogplaat

Set met oogplaat

Ankerplaat die op een geschikte constructie wordt geschroefd.

Set met ooganker

Set met ooganker

Alternatieve oplossing afhankelijk van de ondergrond.

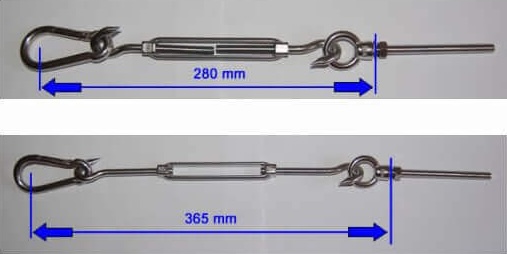

Houd 280–365 mm vrij tussen doek en ankerpunt

Met onze standaard onderdelen moet u normaal 280–365 mm per hoek voorzien.

Het doek moet daarom kleiner zijn dan de afstand tussen de ankerpunten.

Grotere afstanden kunnen worden overbrugd met voldoende gedimensioneerde staalkabel of ketting.

Houd 280–365 mm vrij tussen doek en ankerpunt
!
Houd 280–365 mm vrij tussen doek en ankerpunt

Het doek moet daarom kleiner zijn dan de afstand tussen de ankerpunten.

Montagehandleiding →

3- of 4-puntsset?

Driehoek: 3 punten

Drie hoeken vereisen een 3-puntsset.

Driehoekige schaduwdoeken →

Vierkant / rechthoek: 4 punten

Vier hoeken vereisen een 4-puntsset.

Vierkante schaduwdoeken →
Rechthoekige schaduwdoeken →

Correcte spanning hoort bij de montage

Een goed gespannen doek behoudt zijn vorm en beweegt minder in de wind.

Stel de spanschroeven geleidelijk en gelijkmatig af.

De montagehandleiding behandelt ook ankerpunten, palen, hoogtes en afschot.

Montagehandleiding

Kies de juiste bevestigingen

Selecteer aantal punten en ankertype op basis van doek en constructie.

Bekijk bevestigingssets Contact
Producten / Montage / Bestelling
Producten
Montage
Bestelling

Bien choisir les fixations pour une voile d’ombrage

Un système de fixation doit permettre à la fois de relier la voile à ses points d’ancrage et de régler correctement sa tension. Nos kits comprennent les principaux accessoires nécessaires à cette liaison : des tendeurs, des mousquetons et, selon la version choisie, des pontets ou des chevilles à œil.

Chaque angle de la voile utilise son propre ensemble de fixation. Une voile triangulaire nécessite donc trois ensembles, tandis qu’une voile carrée ou rectangulaire en nécessite quatre.
Le nombre de points dépend directement de la forme de la voile. Une voile d’ombrage triangulaire possède trois angles et utilise donc un kit de fixation 3 points.

Une voile carrée ou rectangulaire possède quatre angles et nécessite un kit 4 points. Il est important que chacun des angles puisse être réglé indépendamment afin d’obtenir une tension régulière sur l’ensemble de la voile.
Le pontet est une platine à œil qui se fixe sur une structure adaptée et crée un point de connexion pour le tendeur et le mousqueton. La cheville à œil constitue une autre solution d’ancrage selon le support et la méthode de fixation retenue.

Le choix ne dépend donc pas uniquement de la voile, mais surtout du mur, du poteau, de la poutre ou de la structure disponible. Les vis, chevilles, boulons ou scellements utilisés pour fixer l’ancrage doivent toujours être adaptés au matériau et aux efforts transmis par une voile sous tension.
Les accessoires d’une voile d’ombrage restent exposés à la pluie, à l’humidité et aux variations de température pendant toute la saison. La résistance à la corrosion est donc particulièrement importante.

Tous les éléments de nos kits sont fabriqués en acier inoxydable 316 de qualité marine. Cette qualité d’inox est particulièrement adaptée à une utilisation extérieure durable et permet d’obtenir une installation plus fiable et plus propre dans le temps.
Avec nos fixations standard, prévoyez normalement entre 280 et 365 mm entre chaque angle de la voile et son point d’ancrage. Cet espace accueille le tendeur, le mousqueton et le point de fixation tout en conservant suffisamment de course pour mettre la voile sous tension.

Il ne faut donc pas choisir une voile ayant exactement les mêmes dimensions que les distances entre vos points d’ancrage. La marge nécessaire aux fixations doit être prévue avant de choisir la dimension de la voile.
Oui. Lorsque la distance entre l’angle de la voile et le point d’ancrage est supérieure à celle couverte par les accessoires standard, la liaison peut être prolongée avec un câble en acier ou une chaîne correctement dimensionnés.

La prolongation ne réduit cependant pas l’importance de la résistance du support. Le point d’ancrage et la structure porteuse doivent toujours être suffisamment solides pour reprendre les efforts exercés par une voile correctement tendue.
Une voile d’ombrage n’est pas conçue pour simplement pendre entre ses points de fixation. Une tension ferme et régulière lui permet de conserver sa forme, de limiter les plis et de réduire les mouvements inutiles lorsque le vent augmente.

Les tendeurs permettent d’ajuster progressivement cette tension à chaque angle. Après les premières semaines d’utilisation, un léger réglage supplémentaire peut être utile si les fixations ou le tissu se sont légèrement mis en place.
Une voile peut être ancrée sur différents supports suffisamment résistants : mur porteur, structure en béton, poutre solide, structure métallique, pergola adaptée ou poteau spécialement dimensionné pour l’installation.

Il faut éviter de considérer un simple parement, une planche décorative ou une structure légère comme un point d’ancrage fiable. Une voile correctement tendue exerce des efforts importants sur ses fixations, en particulier lorsque le vent augmente.
Le principe de fixation reste le même : chaque angle doit disposer d’un point d’ancrage solide, d’une liaison appropriée et d’un moyen de régler la tension.

En revanche, la taille de la voile, son exposition et les conditions du site influencent les efforts exercés sur l’installation. Plus une voile est grande ou exposée, plus il est important que les ancrages, poteaux et structures porteuses soient correctement dimensionnés.
